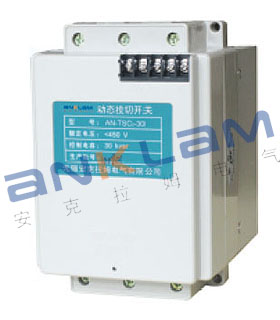

■主要功能特性
本系列采用大功率反并聯晶閘管模塊、隔壁電路、觸發電路、保護電路及散熱裝置等元件組成，可用于690V以下容性或感性負載的通斷控制，通斷時無涌流，無過電壓，工作時無噪音，允許頻繁投切，安裝，接線簡單方便，特別適用于快速投切的SVC型動態低壓無功補償裝置。其中AN-TSC3系列動態投切開關的三相獨立控制技術解決了三相不平衡沖擊負荷補償?shù)募夹g難題，為補償裝置中的選擇。該系列動態投切開關通過了電力工業無功補償成套質量檢驗測試中心的檢驗。
■主要技術參數
 額定電壓：110V、450V、690V
控制電容：≤60Kvar、≤3×20Kvar
額定頻率：50Hz
環境溫度：-25℃~+55℃
控制電壓：DC12V
控制電流：20mA
投入電流：<1.8In
海拔高度：≤2000m
■功能特點
·采用美國過零觸發技術，控制可控硅電壓過零時導通，電流為零時切除，確保投入電容無涌流；
·采用進口可控硅投切，反向耐壓1600V，經過10年運行證明質量可靠；
·使用壽命長達10萬小時以上，免維修，投入時間t<20ms；
·結構設計合理，接線簡單，安裝調試方便，可三相和分相補償；
·采用有效的保護電路，提高了調節器的抗諧波能力；
·采用了溫控技術，可靠可控硅在規定溫度范圍內工作，當有元件出現故障時或某種原因造成投切開關溫度超標時；投切開關會自動退出，有效保護投切開關不損壞；
·充分采用集成電路，盡量減少分立元件，使得投切開關體積盡可能合理并減小，可使整個柜體的成本降低；
·抗干擾電路設計，提高了投切開關的抗干擾能力，有效防止誤觸發引起可控硅擊穿故障。

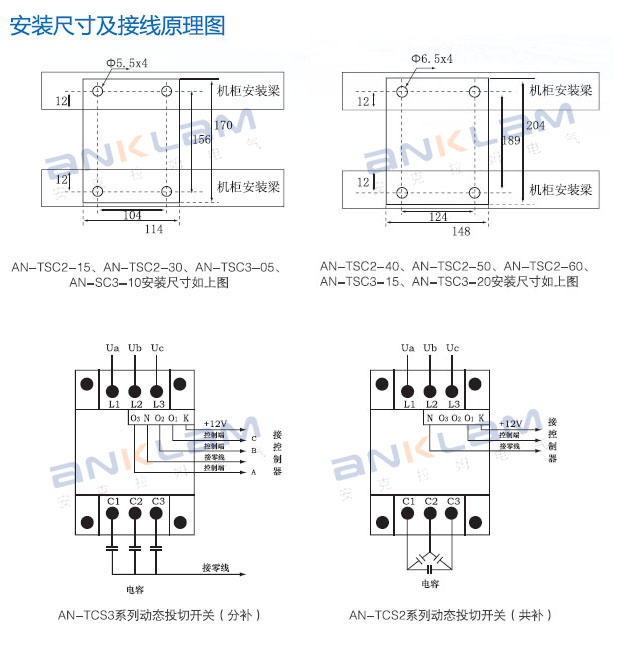

■型號參數表
動態無功補償投切開關標準型號選型列表
|
|
三相共補
|
單相分補
|
| 型號 |
控制電容容量
|
型號
|
控制電容容量
|
|
AN-TSC2-30
|
≤30Kvar
|
AN-TSC3-10
|
≤3×10Kvar
|
|
AN-TSC2-40
|
≤40Kvar
|
AN-TSC3-15
|
≤3×15Kvar
|
|
AN-TSC2-50
|
≤50Kvar
|
AN-TSC3-20
|
≤3×20Kvar
|
|
AN-TSC2-60
|
≤60Kvar
|
|
|
|
