■用途
AN-RE 型干式鐵芯串聯電抗器是電力系統無功補償裝置的重要配套設備。電力電容器與干式鐵芯電抗器串聯后，能有效地抑制電網中的高次諧波，限制合閘涌流及操作過電壓，改善系統的電壓波形，提高電網功率因數，減輕電網負擔，優化電網質量對電力電容器及其它設備的安全運行起了較大的作用。具有重量輕，體積小，損耗低結構簡單，安裝方便等特點。
■結構特點
1、AN-RE 型干式鐵芯串聯電抗器的鐵芯采用優質進口Z11硅鋼片，芯柱經多個氣隙分成均勻小段，氣隙采用環氧布板作為隔絕，以氣隙在電抗器長期運行下而不發生變化。
2、鐵芯端面采用優質硅鋼片端面膠，使硅鋼片牢固地結合在一起，大大減小了運行時的噪音，并具有較好的防腐性能。
3、線圈為環氧澆注型，線圈內外敷設環氧玻璃網格布作增強，采用H級環氧澆注體系在真空狀態下進行澆注，該線圈不但絕緣性能好，而且機械強度高，能耐受大電流沖擊和冷熱沖擊而不開裂。
4、環氧澆注線圈不吸水、局部放電量低，可在惡劣環境條件下安全運行。
5、線圈上下端部采用環氧墊塊和硅橡膠防震墊，有效減小了線圈運行時的震動。
■性能參數及使用環境
|
耐溫等級
|
鐵芯≤85K 線圈≤95K
|
|
過電流
|
1.3In
|
|
海拔高度
|
≤2000m
|
|
環境溫度
|
-25℃-40℃，相對濕度≤90%
|
|
噪聲
|
≤50dB
|
|
運行環境
|
周圍無有害氣體及易燃易爆物品
|
|
耐壓
|
符合JB5346-1998《串聯電抗器》的規定
|

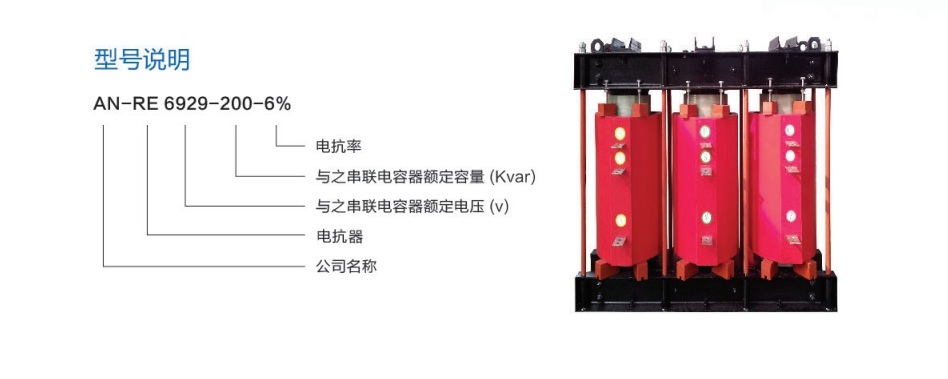

■串聯電抗器參數及外形尺寸
AN-RE 型，10KV系統，三相，XL/XC=6%，匹配電容器電壓：11KV
|
電抗器型號
|
匹配電容器規格(Kvar)
|
電抗器容量(Kvar)
|
電感量(mH)
|
外形尺寸L×W×H(mm)
|
安裝尺寸
|
|
AN-RE6351-100-6%
|
100kvar
|
6kvar
|
3*233.223
|
680*450*610
|
400*350,4-φ12
|
|
AN-RE6351-150-6%
|
150kvar
|
9kvar
|
3*153.514
|
740*450*640
|
400*350,4-φ12
|
|
AN-RE6351-200-6%
|
200kvar
|
12kvar
|
3*115.501
|
740*500*700
|
500*400,4-φ14
|
|
AN-RE6351-300-6%
|
300kvar
|
18kvar
|
3*77.246
|
770*500*730
|
500*400,4-φ14
|
|
AN-RE6351-450-6%
|
450kvar
|
27kvar
|
3*51.388
|
800*500*700
|
500*400,4-φ14
|
|
AN-RE6351-500-6%
|
500kvar
|
30kvar
|
3*46.289
|
830*500*780
|
600*400,4-φ14
|
|
AN-RE6351-600-6%
|
600kvar
|
36kvar
|
3*38.500
|
860*500*780
|
600*400,4-φ14
|
|
AN-RE6351-750-6%
|
750kvar
|
45kvar
|
3*30.781
|
890*550*830
|
600*450,4-φ14
|
|
AN-RE6351-900-6%
|
900kvar
|
54kvar
|
3*25.694
|
890*550*900
|
600*450,4-φ14
|
|
AN-RE6351-1000-6%
|
1000kvar
|
60kvar
|
3*23.100
|
920*550*905
|
600*450,4-φ14
|
|
AN-RE6351-1200-6%
|
1200kvar
|
72kvar
|
3*19.250
|
920*550*990
|
600*450,4-φ14
|
|
AN-RE6351-1500-6%
|
1500kvar
|
90kvar
|
3*15.410
|
950*550*1030
|
600*450,4-φ14
|
|
AN-RE6351-1800-6%
|
1800kvar
|
108kvar
|
3*12.833
|
1100*600*1100
|
700*500,4-φ16
|
|
AN-RE6351-2100-6%
|
2100kvar
|
126kvar
|
3*11.005
|
1130*600*1150
|
700*500,4-φ16
|
|
AN-RE6351-2400-6%
|
2400kvar
|
144kvar
|
3*9.625
|
1130*600*1230
|
700*500,4-φ16
|
AN-RE 型，10KV系統，三相，XL/XC=6%，匹配電容器電壓：11KV
|
電抗器型號
|
匹配電容器規格(Kvar)
|
電抗器容量(Kvar)
|
電感量(mH)
|
外形尺寸L×W×H(mm)
|
安裝尺寸
|
|
AN-RE6351-4200-6%
|
4200kvar
|
252kvar
|
3*5.503
|
1370*700*1390
|
800*600,4-φ18
|
|
AN-RE6351-4800-6%
|
4800kvar
|
288kvar
|
3*4.814
|
1370*700*1470
|
800*600,4-φ18
|
|
AN-RE6351-5000-6%
|
5000kvar
|
300kvar
|
3*4.622
|
1400*800*1480
|
900*700,4-φ18
|
|
AN-RE6351-6000-6%
|
6000kvar
|
360kvar
|
3*3.851
|
1430*800*1560
|
900*700,4-φ18
|
|
AN-RE6351-8000-6%
|
8000kvar
|
480kvar
|
3*2.888
|
1610*800*1700
|
1000*700,4-φ18
|
|
AN-RE6351-2700-6%
|
2700kvar
|
162kvar
|
3*8.559
|
1310*650*1150
|
800*550,4-φ18
|
|
AN-RE6351-3000-6%
|
3000kvar
|
180kvar
|
3*7.700
|
1310*650*1200
|
800*550,4-φ18
|
|
AN-RE6351-3300-6%
|
3300kvar
|
198kvar
|
3*7.002
|
1340*700*1240
|
800*600,4-φ18
|
|
AN-RE6351-3600-6%
|
3600kvar
|
216kvar
|
3*6.420
|
1340*700*1300
|
800*600,4-φ18
|
|
AN-RE6351-4000-6%
|
4000kvar
|
240kvar
|
3*5.778
|
1330*700*1350
|
800*600,4-φ18
|
|
